¿Qué es SHIP?


Fuente: Solar Heat Europe

SHIP significa “Solar Heat for Industrial Processes” (calor solar para procesos industriales) y describe aquellos sistemas que proporcionan calor solar en una fábrica. El campo de colectores calienta un fluido de proceso mediante la radiación solar y un intercambiador de calor transfiere este calor a un sistema de suministro o proceso de producción en la fábrica en forma de agua caliente, flujo de aire o vapor. Las unidades de almacenamiento hacen posible utilizar el calor generado durante la noche.



Colector

Un colector solar térmico captura la radiación solar que incide sobre una superficie, el absorbedor, para calentar un fluido que se encuentra dentro de un circuito hidráulico.

Colectores solares

Tipos de colectores: fijos

De inclinación fija o ajustada según la estación:

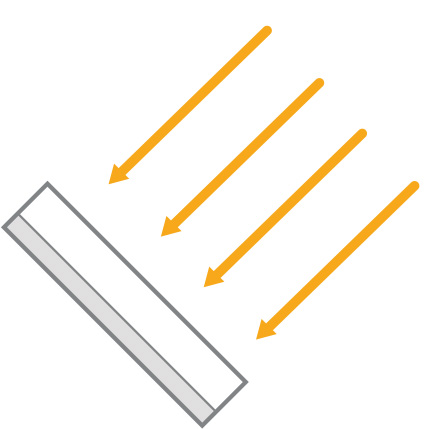

Colector plano o
colector de tubos evacuados
Colector de tubos evacuados con (CPC)

Tipos de colectores: de seguimiento

Seguimiento lineal o de 2 ejes:

Colector cilíndrico-parabólico
Colector Fresnel lineal
Colector de plato parabólico

QUÉ HAY QUE TENER EN CUENTA A LA HORA DE ELEGIR UN TIPO DE COLECTOR

  • La temperatura de operación típica del colector cumple con los requisitos para el calor industrial
  • El diseño es apto para el fluido caloportador elegido
  • Certificación según normas nacionales o internacionales como:
    • Solar KEYMARK (Europa)
    • Solar Rating & Certification Cooperation, SRCC (EE.UU.)
    • Bureau of Indian Standards (BIS)
    • NMX-ES-001-NORMEX (México)*
    • South African Bureau of Standards (SABS)*
    • nstituto Nacional de Metrología, Calidad y Tecnología, INMETRO (Brasil)*
    • Estándar nacional chino*
  • Rendimiento energético certificado por una tercera parte acreditada
  • Suficiente resistencia a la presión
  • Manejo adecuado del estancamiento y prevención del sobrecalentamiento
  • Peso adecuado para la instalación sobre tejado o tamaño apropiado para instalación sobre el suelo

* Estas normas todavía no incluyen los colectores de concentración.

Integración del sistema

Puede proporcionarse calor solar en diferentes puntos de integración. El precalentamiento es el método más común de incorporación del calor solar en el ciclo de producción. Sin embargo, también puede usarse para generar vapor o alimentar directamente en el circuito del proceso.

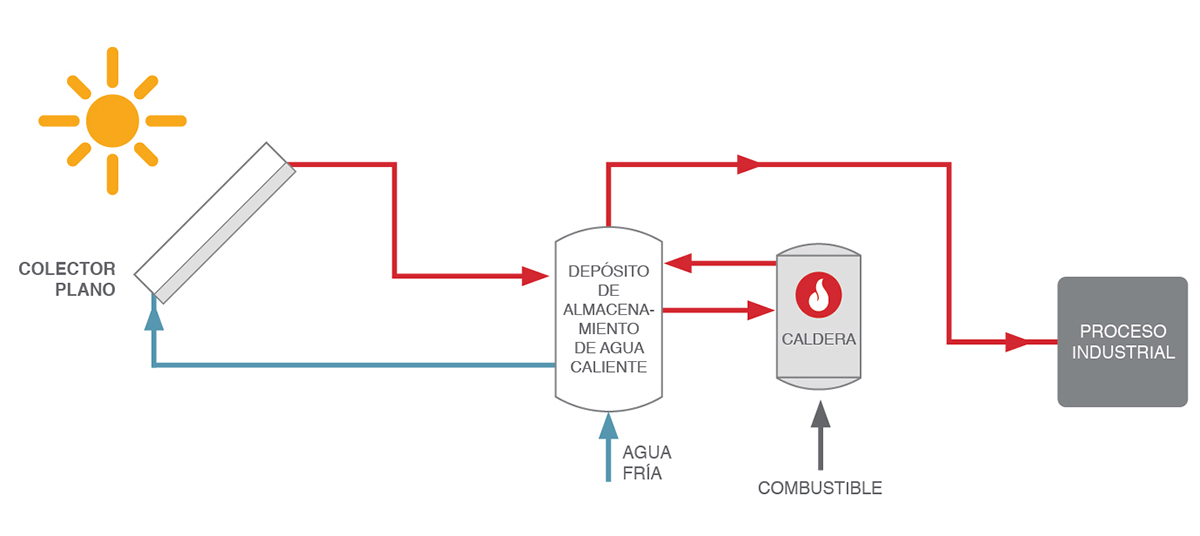

Precalentamiento

El agua fría se precalienta en el campo solar y se introduce en un depósito de almacenamiento donde se calienta mediante una caldera de combustible fósil a la temperatura del proceso de producción requerida.

Fuente: IRENA

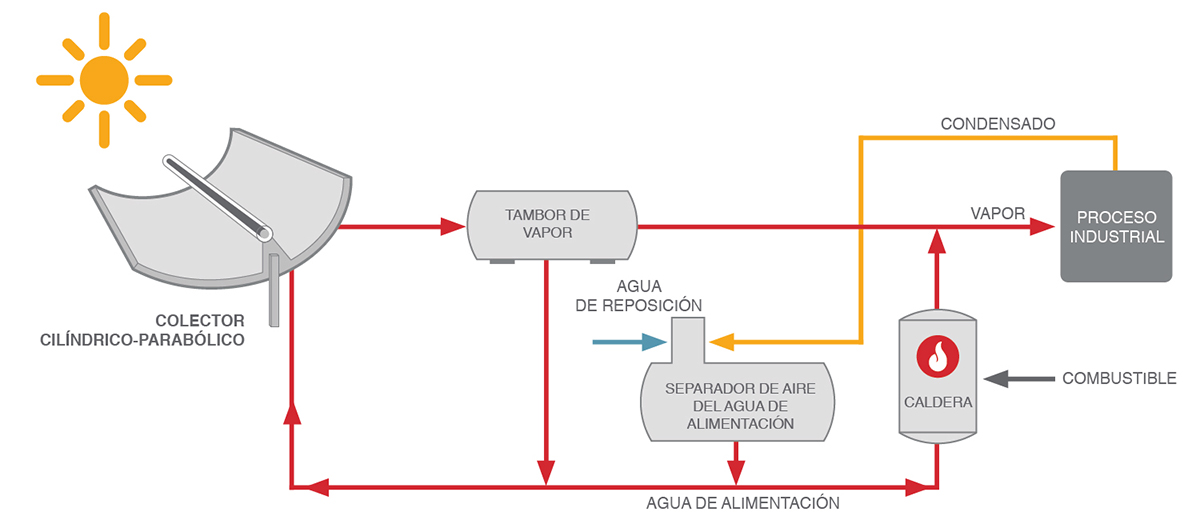

Generación directa de vapor

El agua se evapora parcialmente en los colectores concentradores. El vapor calentado mediante energía solar se separa del agua restante dentro del tambor de vapor antes de ser enviado al proceso industrial o a la red de vapor de la fábrica. El condensado tratado, también llamado agua de alimentación, se envía de nuevo al campo de colectores. Otra opción es la generación de vapor indirecta. En este caso, el campo de colectores calienta el agua o el aceite térmico en un circuito cerrado para generar vapor mediante un intercambiador de calor.


Fuente: IEA TASK 49

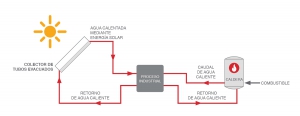

Calentamiento de procesos

El campo solar proporciona calor a una determinada temperatura para mantener la temperatura de un baño o un proceso de separación térmica. Se suministra calor adicional al proceso de producción mediante una caldera de combustible fósil. Ambos circuitos están cerrados de manera que el agua enfriada vuelve al campo de colectores o a la caldera respectivamente.

Fuente: IRENA
